1.3 ETIKET GAMBAR TEKNIK SECARA UMUM SESUAI KAIDAH YANG BERLAKU
1) Menentukan ukuran kertas gambar
Untuk menentukan kertas
gambar yang akan dipakai ada beberapa faktor yang harus diperhatikan, antara
lain :
a)
Ukuran kepala gambar
yang meliputi banyaknya komponen atau detail yang harus diisi pada daftar
bagian
b)
Skala gambar yang akan
dipakai
c)
Besar kecilnya gambar
susunan yang akan digambar dan berapa buah pandangan / penampang yang
diperlukan
Banyaknya gambar detail / rinci dan jumlah gambar
pandangan / penampang yang perlu
d)
Ditampilkan untuk masing
– masing komponen
e)
Jarak antara gambar yang
satu dengan yang lain\
2) Kepala Gambar
Pada sudut kanan ruang
gambar diletakkan kepala gambar dan daftar nama bagian. Kepala gambar harus dicantumkan pada lembar
kertas gambar untuk menunjukkan hal – hal yang diperlukan atau secara umum
menunjukkan isi gambar :
a. Nama perusahaan atau instansi yang membuat gambar
b. Judul gambar atau nama benda yang digambar
c. Nomor gambar
d. Format kertas gambar
e. Proyeksi yang dipakai
f.
Satuan panjang]
g.
Yang memeriksa gambar
h.
Tanggal digambar
i. Nama yang menggambar
Dan
sebagainya (lihat gambar 1.26 dan 1.27)

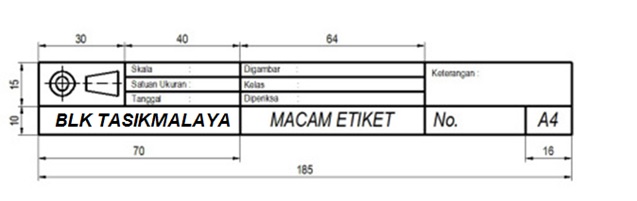

Gambar 1.27 Kepala
Gambar
3). Daftar Nama
Bagian/Komponen
Pada
daftar nama bagian dicantumkan hal – hal yang menyangkut : nama bagian, nomor
bagian, jumlah, bahan, normalisasi atau standar, kekasaran permukaan, toleransi
ukuran dan sebagainya. Daftar ini terletak diatas kepala gambar. Apabila daftar
komponen ini terletak disudut kanan bawah diatas kepala gambar, pengisiannya
harus dimulai dari bawah.
4). Skala Gambar
Untuk
menentukan skala gambar harus mengikuti suatu aturan atau standarisasi. Apabila
benda yang digambar dimensinya sangat kecil dan rumit agar mudah menggambarnya
maka skala perbesaran yang dipergunakan.
Skala penuh dipergunakan
jika gambar yang dibuat mempunyai ukuran sama besar dengan benda yang digambar.
Dengan skala penuh inidimensi benda yang digambar lebih mudah dibayangkan dalam
pikiran.
Untuk menggambar benda
yang cukup besar maka dipakai skala pengecilan supaya kertas gambar yang
dipakai tidak terlalu banyak.
Besar kecilnya skala
mempengaruhi efisiensi kerja dan faktor ekonomis sebab semakin besar skala
berarti biaya pembelian kertas dan ongkos cetak semakin mahal.
Di dalam menggambar
teknik skala yang dipakai telah ditunjukkan pada tabel di bawah ini :
Tabel 1.3 Skala Dalam
Gambar Teknik
|
Skala penuh
|
1 : 1
|
|
|
Skala diperkecil
|
1 : 2
|
1 : 20
|
|
1 : 2,5
|
1: 50
|
|
|
1 : 5
|
1 : 100
|
|
|
1 : 10
|
1 : 200 dan seterusnya
|
|
|
Skala diperbesar
|
2 : 1
|
20 : 1
|
|
5 : 1
|
50 : 1
|
|
|
10 : 1
|
Dan seterusnya
|
5) Posisi Kepala
Gambar
Kepala gambar selalu
terletak pada sudut kanan bawah kertas gambar baik untuk posisi kertas
horisontal maupun vertikal (gambar 1.27).
Gambar 1.28 Posisi Kepala Gambar
Pada tabel di bawah ditetapkan ukuran batas tepi
bawah, tepi atas dan tepi kanan (diwakili kolom C) sedangkan tepi kiri untuk
setiap ukuran kertas gambar ditetapkan 20 mm. Penetapan jarak ini dimaksudkan
untuk memberikan jarak sehingga jika kertas gambar dibundel tidak akan
mengganggu gambarnya.
Tabel 1.4 Batas
Tepi gambar Teknik
