Jenis jenis Garis , Huruf dan Angka Pada Gambar Teknik

1.       Macam – macam Garis pada Gambar Teknik Penggunaan selanjutnya secara khusus adalah sebabagi berikut: ·         Garis kontinu tebal     : Lapisan las, simbol las, lingkaran ·         Garis kontinu tipis      : Garis penunjuk, lipatan pinggir, bagian menyilang. ·         Garis titik garis tebal  : Simbol batas pengerasan ·         Garis titik garis tipis   :Jari-jari roda gigi, lubang lingkaran, toleransi mesin, perpanjangan lengan

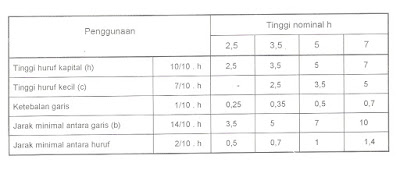

2.       Standar huruf dan angka 3.        Tinggi huruf dan angka menurut standar 2.5 3.5 5 7 10 14 20

4. CONTOH JOBSHEET/APLIKASI PADA GAMBAR
