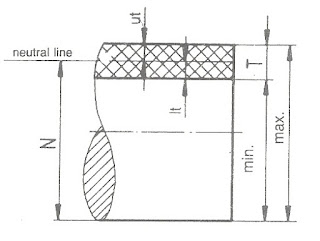

1.1 Toleransi diperhitungkan
terhadap ukuran nominal. Toleransi ditulis dengan standar ukuran tulisan 2,5
mm. Penyimpangan maksimum ditulis diatas, penyimpangan minimum ditulis dibawah.
Angka nominal tanda plus (+) dan minus (-) penting. Anka toleransi dituliskan
satu kali (digabungkan). Toleransi nol boleh dihilangkan, jika tidak akan salah
pengertian.
1.2 Dalam gambar kerja gabungan
(terpasang) penulisan ukuran untuk bagian lubang (borehole) selalu dituliskan
disebelah bawahnya, umpamanya : lubang dalam (borohole), poros (shaft), bagian
(part), dan sebagainya.
1.3 Jika
hanya satu toleransi yang perlu untuk tiap ukuran, disebabkan batas toleransi
yang lain = 0, maka hanya satu garis ukuran yang digambarkan.
1.4 Ukuran – ukuran umum yang
ditulis tanpa toleransi, berarti bahwa nilai toleransi ukuran tersebut besarnya senilai yang tercantum dalam tabel. Menurut DIN 7168, terdapat 4 tingkat
ketelitian, yaitu:
Sangat halus, sedang, kasar dan sangat kasar
Tingkat
ketelitiannya tidak dicantumkan pada penggambaran
